AutoCAD Civil3D Training Center

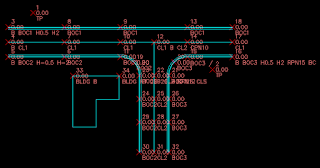

     AutoCAD Civil 3D Training Myanmar ကနေပြီးတော့ Civil 3D မှာ ပါဝင်တဲ့ Editing Linework  အကြောင်း မျှဝေပေးတာပါ ခင်ဗျာ။   အရင်သင်ခန်းစာက ပုံကိုဆက်သုံးမှာ ဖြစ်တဲ့အတွက် ပထမဆွဲပြီး save ထားခဲ့တဲ့ 0202 _RoadwayFigures.dwg ကို ပြန်ဖွင့်ပါမယ်။ အဲဒီပုံမှာ အဆောက်အဦ figure လိုင်းမပိတ်ပဲ ဖြစ်နေတာကို မြင်တွေ့ရပါ။ အရင်ပုံ မရှိဘူးဆိုရင်တော့ ဒီမှာဒေါင်းယူပါ ။             အဆင့် ၁            အဲဒါကို ပြင်ဆင်ဖို့ Toolspace > Survey tab > Survey Databases ကို ဖြန့်ချပါမယ်။ Roadway > Networks > Roadway 4-22-2013  > Non-Control Points အထိသွားပါမယ်။ Non-Control Points ကို ညာကလစ်ထောက်ပြီး Edit ကို ကလစ်လုပ်လိုက်တာနဲ့ Non-Control Points Editor ပေါ်လာမှာ ဖြစ်ပါတယ်။             အဆင့် ၂             အဲဒီမှာပေါ်လာတဲ့ point list အောက်ဆုံးအထိ Scroll လုပ်ဆင်းသွားရင် နောက်ဆုံးလိုင်း ပွိုင့်နံပါတ် ၃၄ ကို မြင်တွေ့ရမှာပါ။ အဲဒါရဲ့ description ကို edit လုပ်မှာဖြစ်ပါတယ်။             အဆင့် ၃             Description field မှာ cursor ချပြီး ကလစ် ၂ ချက် ဆင့်နှိပ်ပါမယ်။ ပြီးရင် ကီးဘုတ်က မြှားခလုတ် က

 AutoCAD Civil 3D Training Myanmar ကနေပြီးတော့ Civil 3D ကို ကိုယ်တိုင်လ့လာသင်ယူလိုသူများအတွက် လက်တွေ့လေ့ကျင့်နိုင်ဖို့ sharing လုပ်ပေးတာပါခင်ဗျာ။  အသုံးဝင်တယ်ဆိုရင် မိမိသူငယ်ချင်းများ လေ့လာနိုင်ဖို့ ထပ်ဆင့်မျှဝပေးပါခင်ဗျာ။ Exercise For Survey Database and Linework             ဒီလက်တွေ့လေ့ကျင့်ခန်းမှာတော့ ဆာဗေးဒေတာများပါဝင်တဲ့ ASCII file ကိုသုံးပြီး survey database ၊ network ၊ အစရှိသည်တို့ကို import လုပ်ဖန်တီးသွားမှာ   ဖြစ်ပါတယ်။              အဆင့် ၁  ပထမဦးစွာ ပေယူနစ်သုံးမှာဖြစ်တဲ့အတွက် _AutoCAD Civil 3 D (Imperial) NCS.dwt template file က နေပြီးတော့ drawing အသစ်တခု ဖွင့်ပါမယ်။ ကျွန်တော်တို့က အရင်သင်ခန်းစာကနေ လာတာမဟုတ်ပဲ ပုံအသစ်ခေါ်ယူလာခြင်းဖြစ်တာမို့ Mastering Civil 3 D.fdb_xdef ဆိုတဲ့ဖိုင်ကို C:\ProgramData\Autodesk\C 3 D 2014 \enu\Survey အောက်ကို ကူးယူထည့်သွင်းပေးဖို့ လိုအပ်ပါတယ်။  Civil 3D 2018 အတွက်ဆိုရင်တော့ C:\ProgramData\Autodesk\C 3 D 2018 \enu\Survey အောက်ကို ပေါ့။  ဒီဖိုင်လမ်းကြောင်းကို ပုံမှန်အားဖြင့် ကွန်ပြူတာဝင်းဒိုးစနစ်က ဖွက်ထားတာကြောင့် မြင်တွေ့ရမှာ မဟုတ်ပါဘူး။
